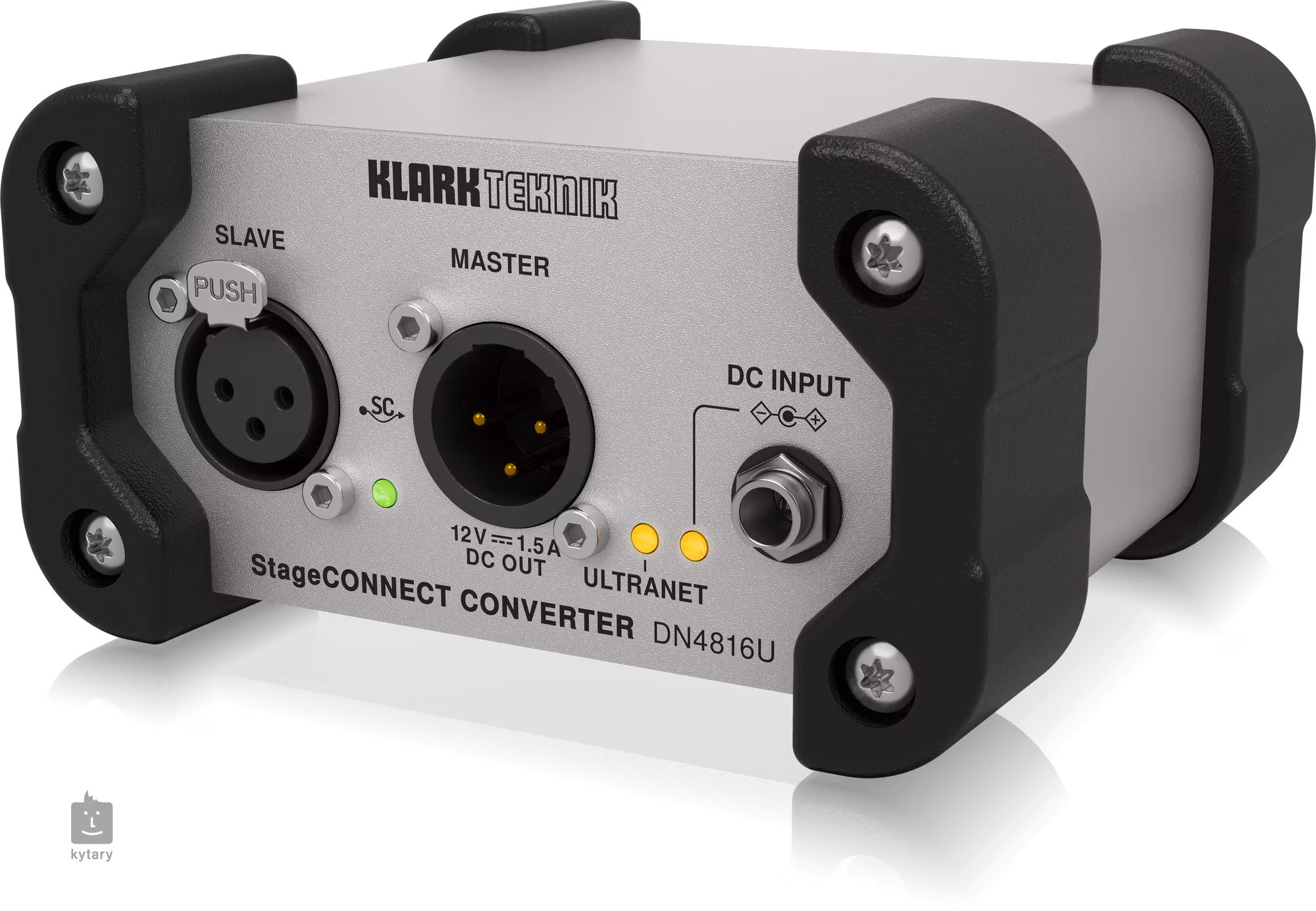

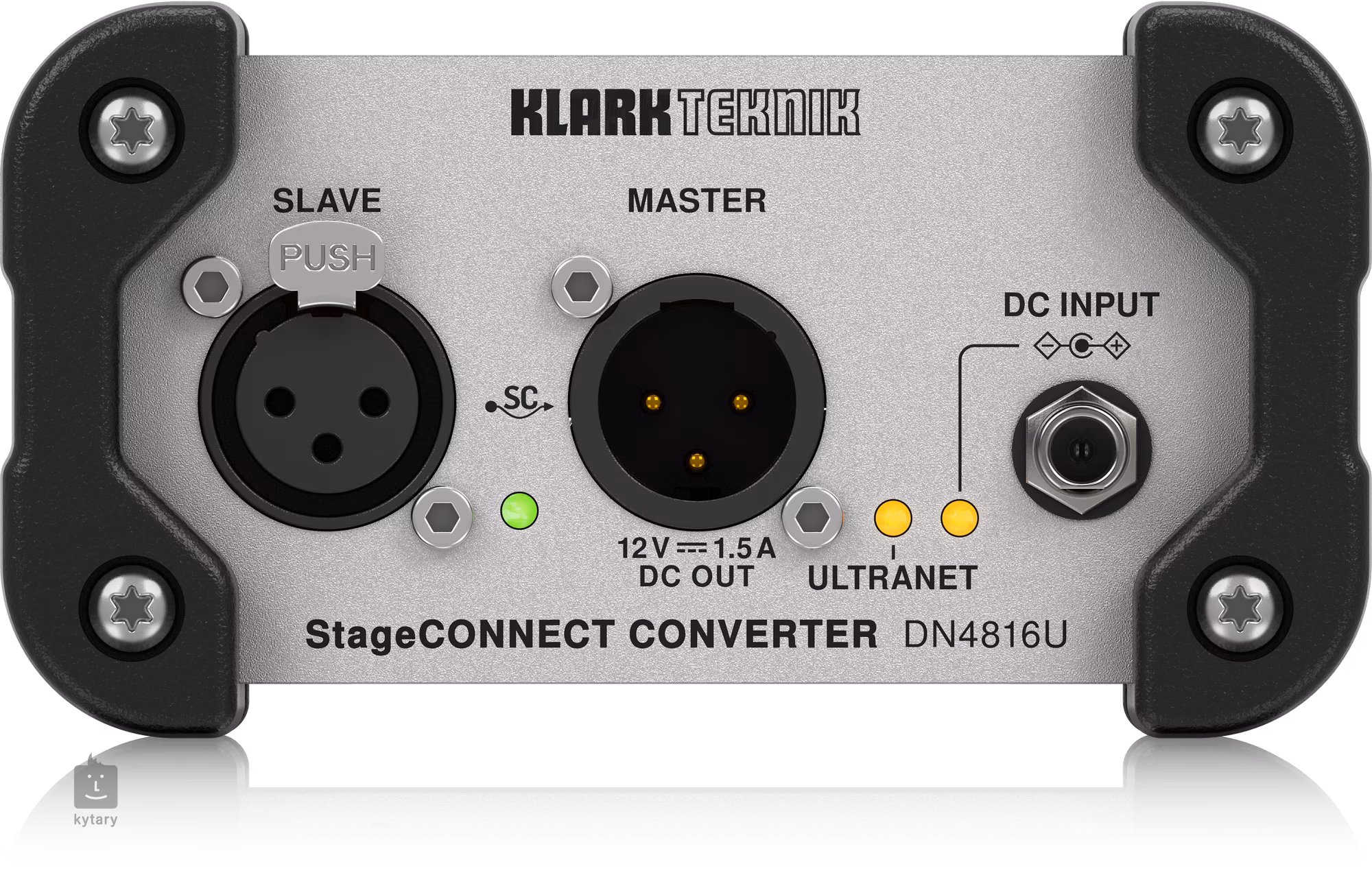

KLARK TEKNIK DN4816U

KLARK TEKNIK DN4816U ist eine universelle und kompakte Interface-Box zum Teilen von 32 Audiokanälen zwischen StageConnect-, Behringer Ultranet- und USB-Audio-Geräten an deinem PC.

Mit dieser Schnittstelle können Sie USB-Audio an Behringer P16-Personal-Monitor-Mischpulte senden, Midas MR18 als 16-Kanal-Eingangsbox für Behringer WING verwenden oder 32 Kanäle von WING direkt in DAW aufnehmen. Die Geräte können mit einem einzigen XLR-Kabel für die Mehrkanal-Audioübertragung verbunden werden. Es stehen verschiedene Eingangs- und Ausgangsoptionen zur Verfügung, die eine leicht skalierbare Konnektivität in Ihrem Side-Rack bieten. Geräte der DN48XX-Serie können in Reihe geschaltet werden und erhalten automatisch Kanäle für die entsprechenden Anschlüsse zugewiesen.

Was wäre, wenn man jedes Standard-XLR- oder DMX-Kabel für die Übertragung von mehr als einem Audiokanal verwenden könnte? Was wäre, wenn dieses Kabel Signale nicht nur in eine Richtung, sondern auch in beide Richtungen übertragen könnte? Was wäre, wenn ein solches Kabel die gleichzeitige Übertragung von Steuerdaten oder sogar MIDI ermöglichen würde? Was wäre, wenn ein angeschlossenes StageConnect-Gerät über dasselbe Kabel bis zu 18 W Leistung empfangen könnte? Genau diese Möglichkeiten bietet StageConnect – ein neuer Schnittstellenstandard, den Klark Teknik nach zweijähriger Entwicklungszeit auf den Markt bringt. Die Midas DN48XX-Serie ist eine der ersten verfügbaren I/O-Schnittstellen, die auf dem StageConnect-Standard basieren. Dieser neue Standard bietet hervorragende technische Spezifikationen: 32 Kanäle unkomprimierten PCM-Sounds in verschiedenen I/O-Konfigurationen, 24 Bit Auflösung bei 48 kHz, Latenz unter 0,5 ms. Für optimale Leistung und lange Kabelwege ist ein 110-Ohm-DMX-Kabel erforderlich.

Ganz gleich, ob Sie StageConnect für den Anschluss externer Effekte, drahtloser Systeme oder Wiedergabesysteme verwenden möchten, die Geräte der Klark Teknik- und Midas-Serie DN48XX lassen sich leicht miteinander verketten, um den Anforderungen Ihrer Ein- und Ausgangs-Konfiguration gerecht zu werden. Mit einer Gesamtbandbreite von 32 Kanälen lassen sich durch verschiedene Kombinationen von DN48XX-Schnittstellen, die über ein einfaches XLR-Kabel verbunden sind, alle Kombinationen von 32 Eingängen über 16 Eingänge und Ausgänge parallel bis hin zu 32 Ausgängen realisieren. Um den unterschiedlichen Anforderungen gerecht zu werden, bietet der DN4816U eine Taste zur Konfiguration der USB-I/O-Konfiguration.

Die Geräte der DN48XX-Serie können mit Gleichstrom oder über StageConnect mit Strom versorgt werden. Jeder SC-Master liefert 18 W Leistung, die von den Geräten in der Kette genutzt werden kann. Je nach entsprechendem Energieverbrauch können mehrere Geräte in der Kette von einem Master-Gerät phantomgespeist werden. Es ist zu beachten, dass ein SC-Gerät in der Kette, das mit Gleichstrom versorgt wird, auch andere Geräte versorgen kann, die an seinen Master-Port angeschlossen sind. Um den Energieverbrauch der jeweiligen Konfiguration zu überprüfen, verwenden Sie den StageConnect-Rechner. Dieses Tool überprüft die virtuell konfigurierte Kette hinsichtlich der Länge der DMX-Kabel, der Stromversorgung, der Audio-Routing-Einstellungen und anderer Parameter. Es gibt zwei Möglichkeiten, eine SC-Kette zu konfigurieren. Sie können die Kette entweder manuell mit einem Gerät wie WING konfigurieren oder die automatische Buskonfiguration ausführen lassen. Dieser Prozess passt die Eingangs- und Ausgangskonfiguration des SC-Busses an die angeschlossenen Geräte an. Schließen Sie einfach die Geräte an, und das Hauptgerät der Kette ändert automatisch die Weiterleitung. Zur Überprüfung und Planung der Einstellungen steht die Software SSC Tool zur Verfügung, die Informationen über die Weiterleitung und Länge der DMX-Kabel, die Stromversorgung und andere Parameter liefert.

Die bewährte Ultranet-Technologie überträgt bis zu 16 unabhängige 24-Bit-Digital-Audiokanäle über ein einziges CAT5-Kabel zwischen kompatiblen Digitalgeräten. Die Geräte der DN48XX-Serie dienen als Ultranet-Verbindung für die Übertragung zwischen StageConnect- und Ultranet-Systemen. Auf diese Weise kann eine Vielzahl von Ultranet-Produkten auf dem Markt, wie das P16-Monitoringsystem, AIR-Mischpulte und Turbosound-Lautsprecher, in das neue Ökosystem integriert werden.

Das DN4816U ist so konzipiert, dass es seine Weiterleitung automatisch an die angeschlossenen Peripheriegeräte anpasst. Zu diesem Zweck überwacht das Gerät alle physischen Verbindungen und passt seine Weiterleitung entsprechend den erkannten Geräten an. Dies ermöglicht eine fehlerfreie Integration, die innerhalb von Sekunden eine perfekte I/O-Konfiguration liefert. Neben der sehr intuitiven Bedienung spart dies auch viel Zeit bei der Einrichtung für verschiedene Anwendungen. Eine Liste aller Routing-Optionen für verschiedene Verbindungen finden Sie in der Kurzanleitung.
